锂电池被广泛应用于电动工具、储能设备、清洁电器、便携仪器、智能机器人和各类移动终端。电池组在提供能量的同时，也需要面对过充、过放、过流、短路、温度异常和电芯不一致等问题。

为了降低这些风险，锂电池组通常会配置保护板。很多人对保护板的理解停留在“电压太高就断电、电压太低就停止放电”，但在多串电池、大容量电池包和需要通信管理的设备中，仅依靠固定硬件阈值往往难以满足使用需求。

锂电池软件保护板在电压、电流和温度采集基础上，通过程序判断电池状态，再控制充放电开关、均衡电路、告警信息和通信数据。它不仅要在异常发生时切断回路，还要尽可能分辨异常是瞬时波动、持续故障，还是正常的大功率工作状态。

这类保护板的价值，不只是“多了一块芯片”，而是让电池保护从单一阈值动作，转变为带有逻辑判断和状态管理的控制过程。

一、什么是锂电池软件保护板

锂电池软件保护板，是一种以电池采样芯片、微控制器、功率器件和控制程序为核心的电池管理电路。

它会持续采集单节电芯电压、电池组总电压、充放电电流和温度等信息，再按照预先设定的程序进行判断。当数据达到保护条件时，控制器会关闭相应的MOS管、接触器或其他开关器件，限制充电或放电。

与简单保护板相比，软件保护板通常具有更多可设置项目，例如：

单体过充和过放阈值;

保护延时时间;

过流等级;

过温与低温保护;

恢复条件;

电芯均衡起始电压;

电压差判断;

待机与休眠条件;

剩余电量估算;

故障记录;

通信协议和设备联动。

这些功能需要根据电芯体系、串联数量、使用负载和充电设备进行匹配，不能直接套用同一组参数。

二、软件保护与硬件保护有什么区别

硬件保护一般依靠专用保护芯片、比较器和外围电路完成。当采样电压或电流超过设定范围时，硬件电路直接输出保护信号。

这种方式结构相对简单，响应路径短，适合功能明确、参数固定的小型电池包。

软件保护则由控制器读取数据，再根据程序执行判断。它可以结合持续时间、变化趋势、不同温度区间和设备工作状态进行综合处理。

例如，电动工具启动瞬间可能出现较大电流。如果只按照单一电流阈值立即切断，设备可能无法正常启动。软件可以设置适当延时，允许短时间启动电流通过;若大电流持续存在，则判定为过载并停止放电。

不过，软件并不意味着可以完全取消硬件保护。程序可能受到通信异常、控制器故障、数据错误或其他问题影响，因此较完整的方案通常会设置软件管理与硬件保护两道防线。

软件负责精细管理，硬件负责关键异常下的快速保护和失效兜底，两者各有作用。

三、软件保护板怎样获取电池状态

1. 单体电压采样

多串电池组由多节电芯串联组成。即使电池组总电压正常，其中某一节电芯也可能已经接近过充或过放。

软件保护板会分别采集各串电芯电压，找出最高电压、最低电压以及电芯之间的压差。

单体采样线连接错误、接触不良或线序混乱，可能造成错误数据，严重时还会损坏采样电路。因此，电池组装时必须按照规定顺序连接采样线。

2. 电流采样

电流检测常通过采样电阻、霍尔传感器或其他电流检测方案实现。

采样电阻方案可以根据电阻两端的微小电压差计算电流，结构较常见，但大电流下需要考虑发热和功率损耗。

霍尔检测可以实现一定程度的电气隔离，也适合双向电流测量，但其成本、零点漂移和精度需要结合项目评估。

准确的电流数据不仅用于过流保护，也会参与剩余电量计算和充放电状态判断。

3. 温度采样

电芯、功率MOS管、连接铜排和环境温度都可能影响电池安全。

软件保护板通常通过温度传感器监测关键位置。传感器数量不能只追求多，还要安装在真正能够反映发热的位置。

温度探头距离电芯过远，检测值可能滞后;紧贴某个局部热源，又可能无法反映整个电池包状态。

4. 总电压与系统信号

部分保护板还会采集电池组总压、充电器接入状态、钥匙信号、负载状态和绝缘信息，用于判断设备当前处于充电、放电、待机还是故障状态。

四、保护阈值不是一个孤立数字

软件保护板的参数通常包括触发值、延时时间和恢复值，三者需要配合。

以单体过充保护为例，当某节电芯电压达到设定值后，系统不一定立即切断充电，而是先判断该状态是否持续超过设定时间。

这样可以过滤部分采样波动和瞬时尖峰。

触发保护后，电芯电压下降到恢复值，系统才允许重新充电。如果保护值和恢复值设置得过近，开关器件可能频繁通断，形成反复保护。

过流保护同样需要分级处理。轻微超载可以设置较长判断时间，严重过流则需要更快动作。短路电流上升速度很快，通常不能只依赖普通软件循环慢慢判断，还要有快速检测路径。

因此，保护参数设计不是填写几个电压和电流数值，而是建立完整的动作逻辑。

五、锂电池软件保护板通常具备哪些功能

1. 过充保护

当任何一节电芯电压达到上限并满足延时条件时，保护板停止或限制充电。

这项功能防止个别电芯在电池组总压尚未明显异常时继续升高。

2. 过放保护

当最低单体电压下降到设定范围时，保护板关闭放电通道，避免电芯继续深度放电。

过放后是否可以自动恢复，应结合充电器接入状态和电芯电压判断。

3. 充放电过流保护

当电流超过允许范围时，系统判断过载持续时间并执行保护。

充电过流和放电过流的阈值通常不同，因为充电器输出能力与设备工作电流并不相同。

4. 短路保护

短路会使电流迅速上升，需要保护板尽快切断放电回路。

短路保护后，有些系统需要移除负载或接入充电器才能恢复，以避免故障仍在时反复导通。

5. 温度保护

充电温度、放电温度和功率器件温度可以分别设置。

低温环境下，部分锂电池不适合大电流充电;高温状态下，充放电也需要受到限制。软件保护板可以根据温度区域采取禁止、降流或告警等不同措施。

6. 电芯均衡

串联电芯经过多次循环后，容量、内阻和自放电差异会逐渐体现。部分电芯充得快，另一些电芯还没有充满，导致整组电池可用容量下降。

软件保护板可在满足电压和压差条件时开启均衡，使高电压电芯释放部分能量，缩小电芯差异。

均衡并不能修复容量严重衰减或内部故障的电芯。电芯差异持续扩大时，应检查电芯状态与连接问题，而不是单纯延长均衡时间。

7. 休眠与低功耗

设备长时间不用时，保护板本身也会消耗电量。软件可以在满足条件后进入休眠，关闭部分采样和通信功能，降低静态功耗。

唤醒方式可以包括接入充电器、检测到负载、按键触发或通信指令。

六、软件保护板与BMS是什么关系

在实际市场中，“软件保护板”和“BMS”常被混用，但两者侧重点并不完全相同。

保护板的核心任务是保障充放电安全，功能可以相对基础。

BMS通常在保护基础上，增加剩余电量估算、健康状态判断、数据通信、热管理控制、故障记录、充电协同和系统联动等功能。

对于小型电池包，一块带软件的保护板可能已经能够完成主要任务;对于储能、电动车辆、机器人和复杂工业设备，则往往需要更完整的BMS架构。

判断产品属于哪一类，不能只看名称，而应查看它是否具备单体采集、电流计量、温度监测、通信、数据存储和外部控制能力。

七、剩余电量为什么不能只看电压

很多设备通过电池电压粗略判断剩余电量，但锂电池电压会受到负载、温度、静置时间和电芯材料影响。

大电流放电时，端电压会暂时下降;负载停止后，电压又会回升。如果只按照瞬时电压显示电量，用户可能看到电量突然减少又增加。

软件保护板可以通过电流积分方式记录流入和流出的电量，并结合电压、温度和电池容量进行修正。

不过，电量估算也会受到采样误差、容量衰减和长期累计偏差影响，因此需要在满充、静置或特定条件下进行校准。

产品宣传中的电量百分比不代表绝对精确，更重要的是显示变化稳定，并能够反映实际可用续航。

八、通信功能能解决什么问题

带软件的保护板可以通过串口、CAN、RS485或其他接口与主机、显示屏、充电器和上位机通信。

设备可以读取：

单体电压;

总电压;

实时电流;

温度;

剩余电量;

充放电状态;

均衡状态;

故障代码;

循环次数;

保护记录。

通信功能便于调试和售后分析。例如，设备突然停止工作时，可以查看是过流、欠压、过温还是采样异常，而不是直接更换整个电池包。

但通信协议需要与整机匹配。即使接口形式相同，数据格式、地址和指令不一致，也无法直接互通。

九、软件保护板中的功率器件为何容易发热

保护板需要控制较大充放电电流，常使用MOS管作为电子开关。

MOS管导通后仍存在一定电阻，电流越大，产生的热量通常越明显。铜箔、采样电阻、连接端子和焊点也会产生损耗。

保护板标称电流不能脱离散热条件理解。同一块板在开放环境、金属壳散热和密闭塑胶壳内，其持续电流能力可能不同。

影响温升的因素包括：

MOS管数量和导通电阻;

PCB铜厚与走线面积;

焊接质量;

端子接触电阻;

环境温度;

电池包内部通风;

持续电流与峰值电流时间;

散热片或导热材料配置。

选型时应区分持续电流、短时峰值电流和保护电流，不能把瞬间能够通过的电流当作长期工作能力。

十、软件保护板常见异常有哪些

1. 电压显示跳动

可能来自采样线接触不良、线束干扰、接地布局不合理或滤波参数不合适。

2. 满电后频繁保护

可能是电芯一致性较差、充电器电压偏高、均衡能力不足，或过充恢复参数设置不合理。

3. 带载启动就断电

可能是启动电流超过过流阈值，延时设置过短，也可能是连接线和端子压降过大，导致系统误判。

不能只通过调高保护值解决，还要确认电芯和功率器件是否能够承受实际电流。

4. 电量显示不准

额定容量设置错误、电流零点偏移、长期未校准和电芯老化，都可能造成电量估算偏差。

5. 保护后无法恢复

可能是故障条件仍未解除，也可能是系统设置为充电唤醒、通信唤醒或人工复位。

6. 待机时间过短

除了电芯自放电，还应检查保护板静态功耗、通信模块是否持续工作，以及整机是否真正进入休眠状态。

十一、怎样为不同设备选择软件保护板

电动工具

重点关注启动峰值电流、短路响应、振动耐受和功率器件散热。过流参数设置过紧会影响启动，设置过宽又可能失去保护作用。

储能电池

需要关注多串电芯采集、长期待机功耗、通信、均衡和数据记录。较大系统还要与逆变器和充电设备进行联动。

清洁电器与机器人

电机频繁启停，负载变化较快，应重点考察峰值电流、欠压判断和剩余电量显示稳定性。

便携仪器

对静态功耗、体积和电量精度较为敏感，还可能需要与设备主板进行通信。

电动交通及工业设备

通常需要更完整的故障诊断、温度监测、通信与接触器控制，并进行振动、温度和电磁环境验证。

十二、选型时需要提供哪些参数

向保护板厂家询价或定制时，应尽量提供完整信息，包括：

电芯材料体系;

串联和并联数量;

单体标称容量;

电池组总容量;

最大充电电流;

持续放电电流;

短时峰值电流;

工作温度;

充电器参数;

负载类型;

通信接口;

均衡要求;

休眠功耗要求;

安装尺寸;

散热条件;

故障恢复方式。

只提供电池组电压，无法准确确定保护板方案。相同电压的电池包，使用在照明设备、电机和逆变器上，对电流和控制逻辑的要求完全不同。

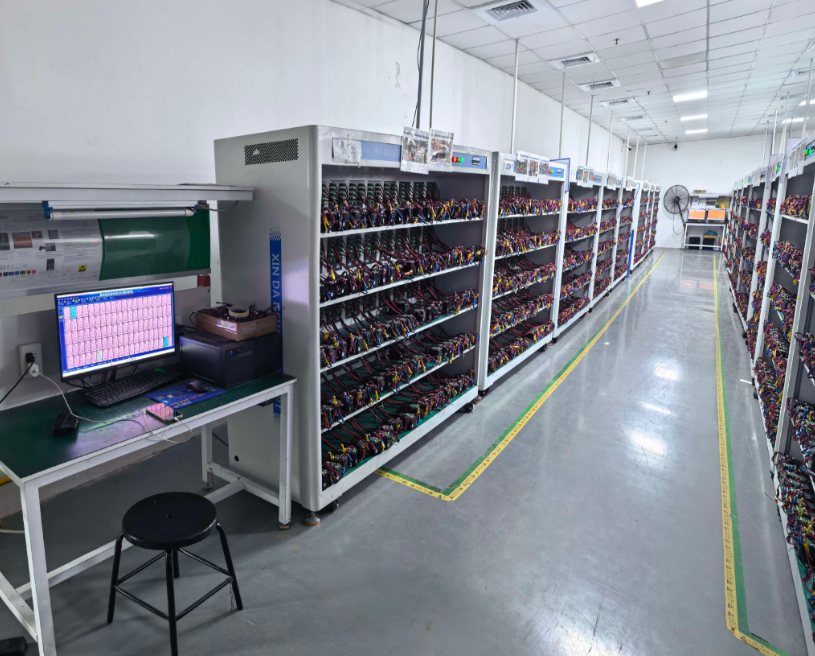

十三、量产前应进行哪些测试

软件保护板完成样品后，需要与真实电芯、充电器和负载进行联合测试。

测试内容应包括：

单体过充和过放动作;

充放电过流保护;

短路保护;

高低温充放电限制;

保护恢复逻辑;

均衡开启与关闭条件;

电量估算;

通信稳定性;

休眠与唤醒;

峰值负载启动;

持续大电流温升;

断线和采样异常处理;

参数掉电保存;

长时间循环运行。

测试不应只验证“能不能断电”，还要检查保护是否误触发、恢复是否可靠，以及故障记录是否与实际情况一致。

十四、参数能修改并不等于可以随意修改

软件保护板的一个优势是参数可配置，但这也可能带来风险。

随意提高过充电压、降低过放保护值或放宽过流限制，可能让电池超出允许工作范围。为了避免频繁保护而无限增加延时，也可能使功率器件和连接部位长时间过热。

参数调整必须以电芯规格、整机负载和试验数据为依据。量产产品还应进行版本管理，记录每批保护板使用的软件版本和参数文件。

否则，同一型号电池包可能因程序不同出现不同保护表现，给生产和售后带来困难。
