从保护阈值到响应时间：BMS保护板测试仪如何判断产品是否合格?

锂电池保护板体积不大，却承担着过充、过放、过流、短路和温度异常等多项保护任务。一旦保护参数偏移、MOS管导通异常或采样回路失效，轻则造成电池无法正常充放电，重则可能引起电芯鼓胀、线路过热甚至安全事故。

因此，保护板焊接完成并不代表可以直接装入电池包。生产企业通常需要使用BMS保护板测试仪，对关键电压阈值、电流保护点、恢复条件、响应时间和静态功耗进行检查。

BMS保护板测试仪的作用，可以理解为模拟电池包在各种正常和异常状态下的运行条件，再观察保护板是否能够按照设计要求及时动作。

一、BMS保护板测试仪是什么

BMS保护板测试仪是一种用于检测锂电池保护板电气性能和保护逻辑的专用设备。

测试时，设备可以模拟多串电芯电压、充放电电流、温度信号以及短路等工况，并采集保护板在不同状态下的输出变化。

根据产品结构不同，测试仪可以用于：

单节锂电池保护板;

多串锂电池保护板;

动力电池BMS;

储能电池保护系统;

电动工具电池保护板;

电动自行车电池保护板;

无人机及机器人电池管理板;

数码产品电池保护板。

基础型设备主要测试保护阈值，功能较完整的设备还可以测试均衡、电流采样、温度保护、通信、功耗和多路电芯一致性。

二、为什么不能只靠万用表检测

万用表可以测量电压、电阻和部分通断状态，但无法完整模拟保护板在过充、过放、过流和短路状态下的动作过程。

例如，判断过充保护是否合格，不只是看某个电压点有没有变化，还要确认：

哪一节电芯达到多少电压时触发保护;

保护板动作是否及时;

充电MOS是否可靠关闭;

电压下降后是否能够恢复;

各通道保护阈值是否一致。

这些过程需要连续调节模拟电芯电压，同时记录保护动作和恢复点。单靠人工逐项测量，不仅效率低，也容易遗漏响应时间、恢复逻辑和多串一致性等问题。

BMS保护板测试仪可以按照设定程序自动改变测试条件，并将结果与标准范围进行比较。

三、过充保护测试测什么

过充保护是BMS保护板最基本的功能之一。

当某一节电芯电压持续升高并超过设定阈值时，保护板应关闭充电通路，防止电芯继续充电。

测试仪通常会缓慢提高某一通道的模拟电芯电压，记录保护板切断充电时的实际电压，这个数值就是过充保护电压。

过充测试通常包括：

单节过充保护电压;

各串过充阈值一致性;

过充保护延时时间;

过充恢复电压;

充电MOS关闭状态;

过充状态下的输出变化。

判断是否合格，需要将实测值与保护板设计规格比较。阈值过低，会造成电池还未充满就停止充电;阈值过高，则可能增加电芯过充风险。

四、过放保护测试测什么

电芯电压过低时继续放电，可能造成容量损失、内阻增大，甚至出现无法恢复的损伤。

过放保护测试会逐步降低某一节模拟电芯电压，观察保护板在什么电压下关闭放电MOS。

主要检测项目包括：

过放保护电压;

过放保护延时;

过放恢复电压;

充电唤醒功能;

各串通道一致性;

放电MOS关断是否彻底。

过放保护电压过高，会导致电池可用容量下降;过低则可能使电芯进入深度放电状态。

有些保护板需要接入充电器后才能解除过放保护，测试时还要检查唤醒逻辑是否正确。

五、过流保护测试怎样进行

当负载电流超过保护板允许范围时，导线、连接器、MOS管和电芯都可能发热。

BMS保护板测试仪可以施加逐渐增大的放电电流，记录保护板动作时的电流值。

过流测试通常分为多个等级，例如一级放电过流和二级放电过流。不同等级可能对应不同电流和不同延时。

主要检测内容包括：

放电过流保护值;

充电过流保护值;

过流保护延时;

保护后的恢复方式;

自动恢复时间;

负载移除恢复;

充电激活恢复。

过流阈值过低，电池在正常大功率工作时就可能误保护;阈值过高，则无法在异常电流出现时及时切断通路。

六、短路保护是怎样检测的

短路保护是对保护板响应速度要求较高的测试项目。

测试仪通过低阻负载或专用短路回路，模拟电池输出端发生短路的状态。保护板应在规定时间内关闭放电MOS，限制异常电流持续流过。

短路测试重点观察：

短路保护是否动作;

保护响应时间;

短路后输出端状态;

MOS管是否可靠关闭;

解除短路后能否恢复;

多次短路测试后功能是否正常。

短路测试具有较大的瞬时电流，测试设备、线缆和夹具必须满足电流能力要求。测试回路接触不良，也可能造成测量结果不准确。

七、MOS管导通内阻为什么要测

保护板中的充电MOS和放电MOS相当于电流通道中的电子开关。

MOS管导通后仍会产生一定电阻。导通内阻过大，在大电流下会形成明显压降和发热。

测试仪通常通过施加已知电流，测量保护板两端压降，再计算通路内阻。

需要检查的内容包括：

充电通路内阻;

放电通路内阻;

充放电总内阻;

正反向导通状态;

各批次内阻一致性。

内阻偏大可能与MOS管选型、焊接质量、铜箔宽度、连接端子或采样电阻有关。

保护功能正常，并不代表功率通路一定合格。大电流电池保护板尤其需要重视内阻和温升。

八、静态功耗为什么影响电池寿命

保护板即使没有连接负载，也会消耗少量电流，用于采样、控制和维持芯片工作。

这部分电流通常称为静态功耗或休眠电流。

如果静态电流过大，电池长期存放时会逐渐放电。容量较小的电池，或者需要数月存储的产品，对静态功耗更加敏感。

测试项目通常包括：

正常工作静态电流;

休眠状态电流;

过放保护状态电流;

各电芯通道漏电流;

唤醒后的工作电流。

判断是否合格，应根据保护板芯片规格、电池容量和产品存储周期确定。

九、电芯电压采样精度怎样检查

多串BMS需要持续检测每一节电芯电压。采样误差过大，会导致保护判断错误和电量计算偏差。

测试仪可以向各通道输入标准电压，再读取BMS测得的电压值，比较两者误差。

检测内容包括：

单通道电压误差;

各通道一致性;

低电压区采样误差;

高电压区采样误差;

多通道同时输入时的变化;

长时间运行后的漂移。

某一通道采样异常，可能与采样电阻、滤波电容、焊接、连接线或采样芯片有关。

十、均衡功能需要测试哪些项目

多串电池使用一段时间后，各节电芯电压可能出现差异。BMS可以通过被动或主动均衡，减小电芯之间的不一致。

均衡测试通常包括：

均衡启动电压;

均衡开启压差;

均衡电流;

均衡通道是否正确;

均衡停止条件;

多通道同时均衡能力;

均衡电阻温升。

如果电压未达到设定条件就提前均衡，会增加无效能耗;如果达到条件后仍不启动，则无法改善电芯一致性。

均衡电流过小，效果不明显;过大则可能造成电阻和板卡温升过高。

十一、温度保护怎样模拟

保护板通常通过NTC温度传感器检测电芯、MOS管或环境温度。

BMS保护板测试仪可以通过电阻模拟或温度模拟模块，改变NTC对应的温度值，检查保护板是否在设定条件下动作。

常见项目包括：

充电高温保护;

充电低温保护;

放电高温保护;

放电低温保护;

MOS高温保护;

温度恢复点;

温度采样误差;

NTC开路与短路报警。

温度保护点必须与电芯允许范围、产品散热条件和使用环境相匹配。

十二、充放电MOS控制是否正常

BMS通常分别控制充电MOS和放电MOS。

测试时需要确认：

正常状态下两路是否导通;

过充时是否只关闭充电通路;

过放时是否只关闭放电通路;

过流和短路时关断是否正确;

故障解除后能否恢复;

MOS驱动电压是否正常。

如果控制逻辑错误，可能出现过充后无法放电、过放后无法充电，或者保护状态下通路没有完全关闭等问题。

十三、保护延时为什么不能忽略

保护板通常不会在电压或电流刚刚越过阈值的瞬间立即动作，而是设置一定延时，以避免正常波动造成误保护。

例如，电机启动时可能出现短时间大电流。如果保护板没有合理延时，就可能在每次启动时切断输出。

但延时也不能过长，否则异常状态会持续作用于电池和功率器件。

测试仪会记录从异常条件出现到保护板关断之间的时间，用于检查：

过充延时;

过放延时;

一级过流延时;

二级过流延时;

短路响应时间;

温度保护延时。

保护阈值与延时需要结合判断，不能只看其中一个参数。

十四、通信功能测试包括什么

智能BMS通常带有UART、RS485、CAN、SMBus或其他通信接口。

测试仪或上位机可以检查：

通信能否正常建立;

数据帧格式是否正确;

电芯电压读取;

总电压与电流读取;

温度数据读取;

SOC与剩余容量;

告警状态;

保护状态;

参数写入与读取;

通信异常恢复。

通信数据正确，不代表采样本身一定准确，因此通信测试应与标准电压、电流和温度输入结合进行。

十五、BMS保护板合格要看哪些结果

判断保护板是否合格，不能只看“保护动作了没有”，而要综合比较多个指标。

保护点是否在标准范围内

过充、过放、过流和温度保护点应落在设计允许误差范围内。

恢复点是否正确

故障条件解除后，保护板应按照规定方式恢复，不能长期锁死，也不能在异常仍存在时提前恢复。

响应时间是否合适

延时过短可能误保护，过长则可能失去安全意义。

功率通路是否正常

MOS导通内阻、压降和输出能力要满足负载要求。

采样是否准确

电芯电压、电流和温度采样误差应符合产品规格。

功耗是否合格

静态电流和休眠电流不能超出电池长期存放要求。

多次测试是否一致

一次通过不代表产品稳定。重复测试结果不应出现明显漂移。

十六、合格标准从哪里来

BMS保护板不存在适用于所有产品的统一参数。

合格范围通常来自：

电芯规格书;

BMS芯片规格;

保护板设计要求;

电池包工作电流;

产品使用温度;

客户技术协议;

企业检验标准;

适用的产品标准与认证要求。

例如，不同材料体系的锂电池，其充电上限和放电下限可能不同。三元锂电池、磷酸铁锂电池和钛酸锂电池不能直接使用同一组保护参数。

因此，测试仪必须支持参数设置，而不能用固定阈值判断所有保护板。

十七、为什么要设置上下限，而不是一个固定值

实际生产中的电阻、电容、芯片和MOS管都存在一定公差，测试设备本身也存在测量误差。

因此，合格标准通常设置允许范围。例如，过充保护电压需要位于设计中心值附近的上下限区间内。

如果只要求等于某一个固定数值，大量正常产品也可能被误判为不合格。

合理的判定范围应考虑：

设计公差;

元件误差;

温度影响;

测试仪精度;

电芯安全余量;

批量一致性要求。

高精度测试仪的价值之一，就是能够缩小测量不确定性，让判定结果更可靠。

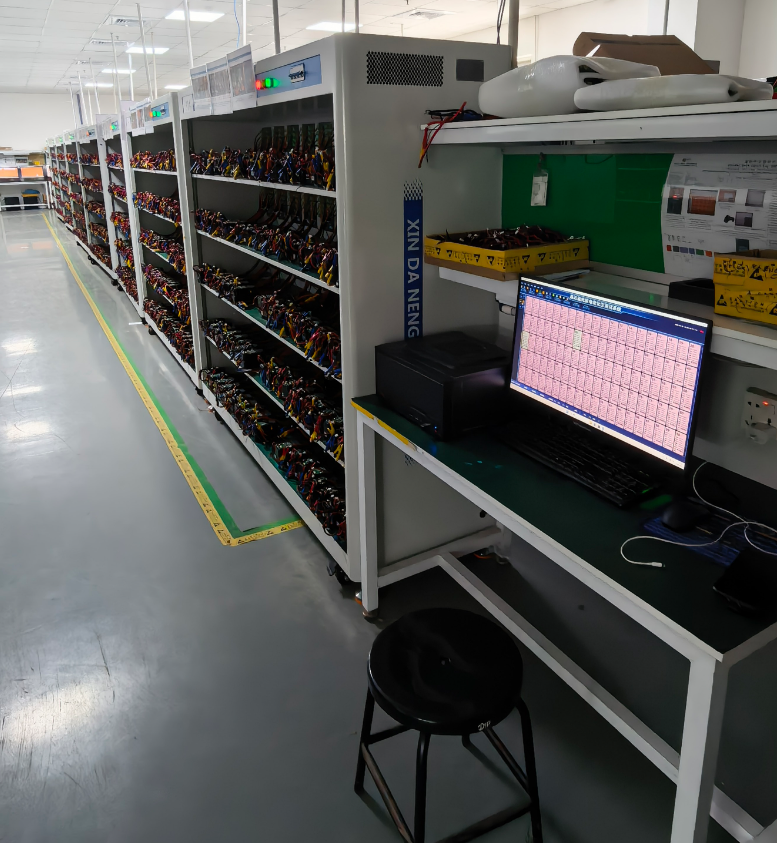

十八、批量测试如何提高效率

生产线使用BMS保护板测试仪时，通常会建立不同型号的测试程序。

操作人员连接保护板后，设备按照设定顺序完成各项检测，并自动显示通过或失败。

批量测试功能可以包括：

自动切换测试项目;

条码扫描;

产品型号识别;

测试参数调用;

合格与不合格提示;

数据自动保存;

失败项目记录;

测试报告导出;

与MES系统连接。

这样不仅能提高检测速度，还能减少人工抄录和参数选择错误。

十九、测试夹具为什么也会影响结果

保护板测试时，需要通过探针、端子或专用夹具连接电芯采样端、充放电端、温度端和通信端。

夹具接触不良可能造成：

电压测量跳动;

内阻偏大;

大电流测试发热;

通信不稳定;

某一串电芯误判开路;

测试结果重复性差。

大电流测试应使用足够截面积的线缆，并采用可靠连接方式。测试夹具还要具备防反接和防错插结构，减少操作失误。

二十、怎样选购BMS保护板测试仪

选型时应先明确保护板的电压、电流、串数和功能。

需要重点确认：

支持的最大串数;

单节电压输出范围;

电压调节精度;

最大充放电测试电流;

过流和短路测试能力;

内阻测量范围;

静态电流测试精度;

温度模拟通道;

均衡测试能力;

通信接口;

自动化测试功能;

数据保存与追溯;

是否支持定制夹具;

是否能够接入生产线。

普通小容量数码电池保护板与动力电池BMS，对测试电流、通道数量和通信功能的要求差异很大，不能使用同一套简单参数选型。

二十一、常见测试误区有哪些

只测过充和过放

保护板还需要检查过流、短路、温度、内阻和静态功耗。

保护动作就算合格

还要确认保护点、恢复点和延时时间是否在范围内。

所有保护板使用同一套参数

不同电芯体系、串数和应用电流对应不同标准。

忽略测试线和夹具

接触电阻会影响内阻和大电流测试结果。

只测试一次

重复性和批量一致性同样重要。

直接用实验室样板标准判断量产板

量产判定还要考虑元件公差、温度变化和测试设备误差。
